一．FAKRA和HSD 簡單介紹
1. FAKRA：德國的天線標準，后來推廣至具有射頻特性傳輸信號的功能，如視頻、導航等，滿足該標準的連接器稱為FAKRA連接器。FAKRA連接器的RF頻率可以達到6GHz。一般采用同軸電纜，單線單芯。目前，F(xiàn)AKRA連接器已成為汽車RF應用的主要解決方案。包括GPS系統、衛星收音機、車載互聯網接入、發動機管理等方面。

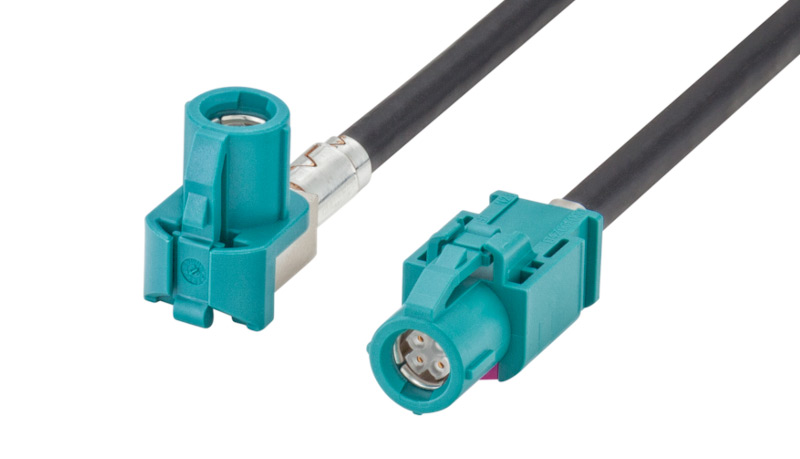

2. HSD連接系統（High Speed Data）
是一種高性能數據連接系統，屬于全屏蔽型互連系統?？煞乐勾?dāng)_和外部來源的干擾，特性阻抗是100Ω。最早由Rosenberger在2007年推出，引領了當時車載數字信號傳輸?shù)男纶厔荨?br /> HSD為汽車行業開發界面提供了兩對差分信號對，因此不僅可以依據低壓差分信號（LVDS）發送數據，廣泛應用于汽車信息娛樂模塊、攝像頭、抬頭顯示等，還可以用于USB 2.0 / 3.0、以太網（10Base-T1s ,100BASE-TX，100BASE-T1，1000BASE-T1 ，BroadR-Reach）規范，具有很高的屏蔽效率。
HSD連接器的分類
HSD具有多種的集成類型——單腔/雙腔、直/彎式、防水/非防水以及其他一些特殊+2, +4, +8（按需求）的帶電源PIN連接器，單獨增加的電源PIN可用于較大電流供電。
HSD連接器形式和結構千變?nèi)f化，隨著應用對象、頻率、功率、應用環境等因素的不同，會有各種不同形式的HSD連接器。例如：家裝電線連接的HSD連接器、硬盤驅動器的HSD連接器、通訊網絡用的HSD連接器等不同需求和場合的HSD連接器其外形、結構、性能、指標等都差別很大。但是，不管什么樣的HSD連接器，都需要保證其流過的電流或信號都應順暢連續和可靠地流通。
適配線纜：適配星型四絞線或屏蔽雙絞線

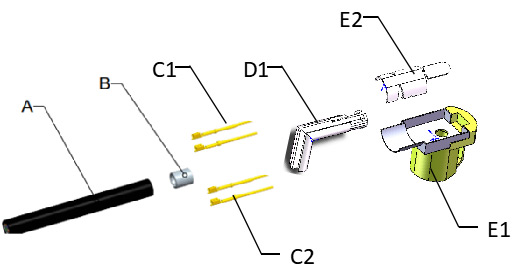

1. 彎頭產品爆炸圖
A=HSD線束 B=屏蔽銅環 C1=中心導體-長 C2=中心導體-短 D1=彎頭骨架 E1=帶塑殼外導體 E2=壓蓋

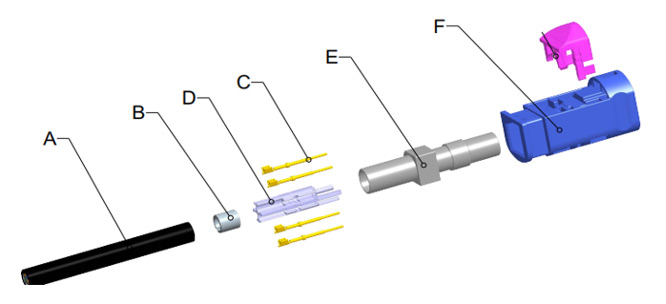

2.直頭產品爆炸圖
A=HSD線束 B=屏蔽銅環 C=中心導體 D=骨架 E=外導體 F=塑殼
